При строительстве крупного жилого комплекса, на кровле зданий, согласно проекту, было установлено большое количество вытяжных вентиляторов, порядка 200 штук. После ввода ЖК в эксплуатацию, до окончания гарантийного срока, вышло из строя около 70% вентиляторов, после замены их в рамках гарантийных обязательств, вентиляторы вновь стали выходить из строя в большом количестве до окончания гарантийных обязательств.
Причиной выхода из строя во всех случаях становилось межвитковое замыкание в электрических двигателях вентиляторов, претензии к качеству двигателей не подтвердились. Для определения причин массового выхода из строя вентиляционного оборудования компания-застройщик обратилась к одному из наших экспертов.

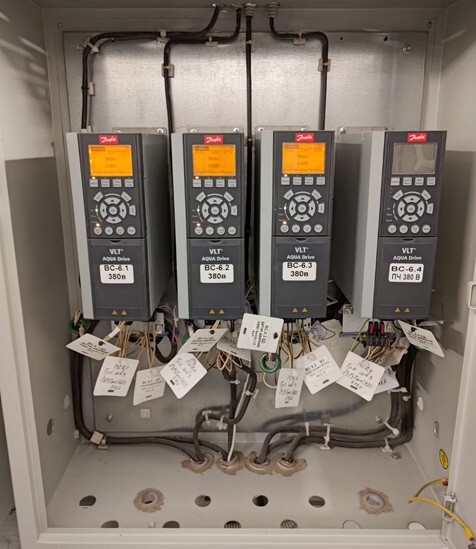

В результате проведённого исследования экспертом было установлено, что исследуемые двигатели подключены через частотные преобразователи, но при этом они не предназначены для работы с данными преобразователями вентильного типа без применения дополнительных методов уменьшения последствий перенапряжения, так как обмотки данных электродвигателей имеют максимальное рабочее напряжение 400В при частоте 50 Гц, в то время, как для безопасной работы двигателя через частотный преобразователь его обмотки должны иметь максимальное рабочее напряжение 690В при той же частоте 50 Гц.
Кроме того, частотные преобразователи имеют соединение с электрическими двигателями через кабели, длины которых значительно превышают 50 метров, что также приводит к недопустимым перенапряжениям в обмотках двигателей.
Эксперт установил, что причиной выхода из строя обмоток двигателей, установленных на кровле, являлись частичные разряды, вызванные перенапряжениями, которые возникали из-за недопустимой длины кабельных линий между преобразователями и двигателями, также из-за применения электродвигателей не предназначенных для прямого подключения к вентильным частотным преобразователям. Данные частичные разряды и приводили к межвитковым замыканиям в следствие ускоренного старению изоляции обмоток.
По результатам экспертизы были приняты необходимые меры и поломки в системе вентиляции прекратились, что позволило застройщику избежать дальнейших крупных затрат, вызванных частой заменой электрических двигателей в рамках гарантийных обязательств.
